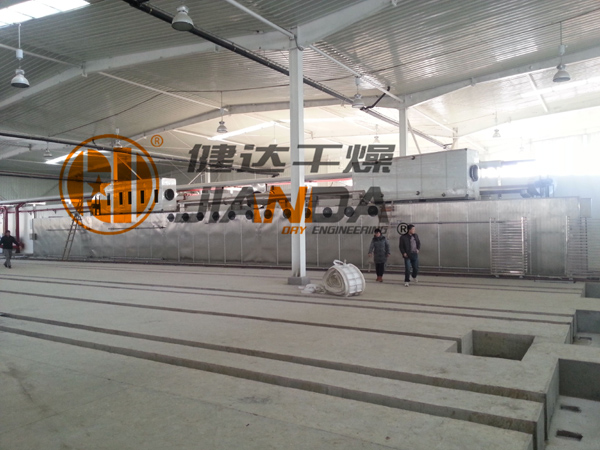

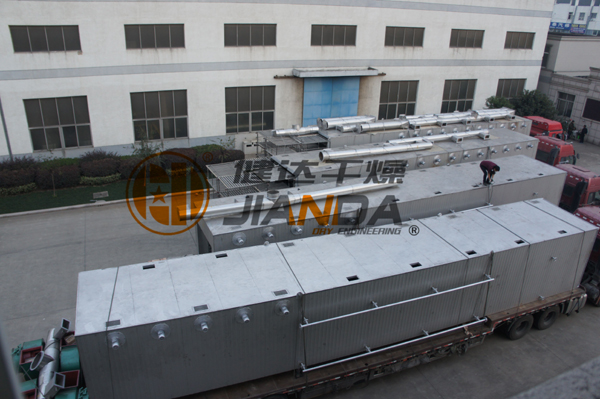

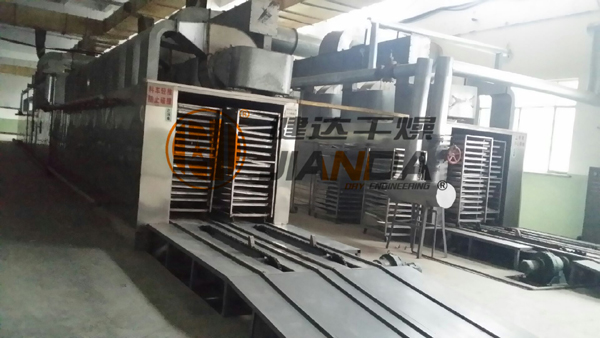

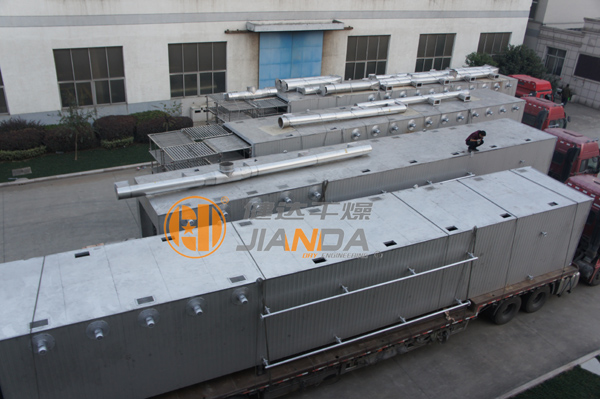

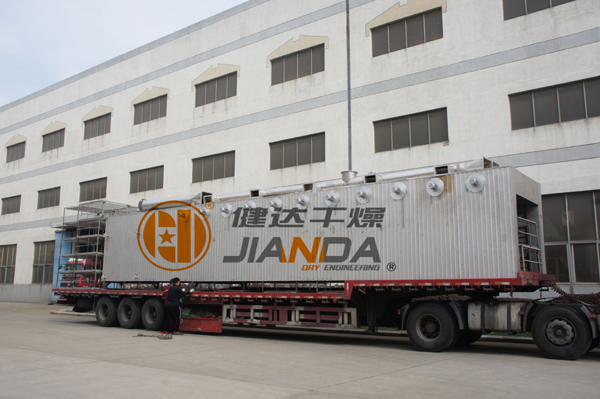

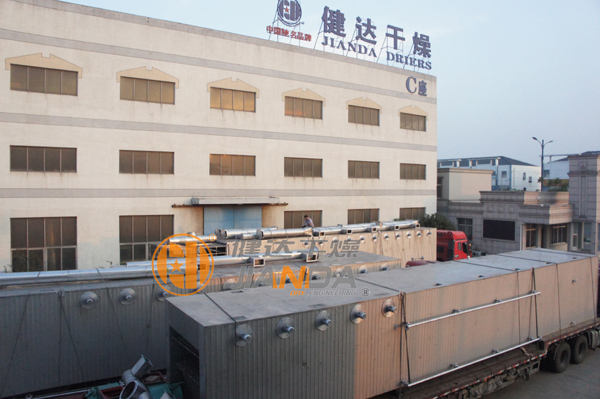

SD係列隧道式熱風循環烘箱

概述：
  SD係列隧道式熱風循環烘箱具有裝料量大，操作簡單的特點。主要適用於脫水蔬菜、果品等農副產品的幹 燥，以及需要較長幹燥時間的木件物料、陶瓷製品和各種散粒狀物料的幹燥和煆燒。

特點：
  用戶可根據物料特點選擇縱向循環或橫向循環的幹燥方式，來提高效率及產品質量。可采用集中供熱的方式，這樣更利於燃煤、燃油、燃氣熱風爐、導熱油爐等熱源連接，方便用戶生產使用。根據用戶需要，可采用人工或機械方式進料和出料。

工藝流程：
  物料經裝盤後，連盤帶車進入隧道烘箱的進口處，由傳動機構將其帶入隧道內， 烘車運行速度可調；冷風從新風補充口進入離心風機，經翅片式換熱器加熱後， 送入隧道箱內與濕物料充分接觸，進行熱量交換，物料內的水分被蒸發為水蒸汽 ，與熱空氣一道進入箱體側麵的風道內，一部分濕空氣由排濕口排空，另一部分 由離心風機吸入後，循環使用；由於每個單元的物料的含濕量不同，每個單元的 排濕量與循環風量的比例也各不相同；在整個幹燥過程中，熱風溫度也均不相同 ；幹燥初期的物料含水率較高，可選用較高的熱風溫度；幹燥後期的物料含水率 較低，可選用較低的熱風溫度。

技術參數：

	每次裝料量	配用功率	烘車數量(輛)	配用烘盤數(個)	散熱麵積(m2)
SD-11	1000	20.2	22	528	200
SD-16	1500	26.2	30	720	300
SD-22	2000	32.2	40	960	400
SD-30	2500	38.2	50	1200	500
SD-36	3000	38.2	60	1440	600

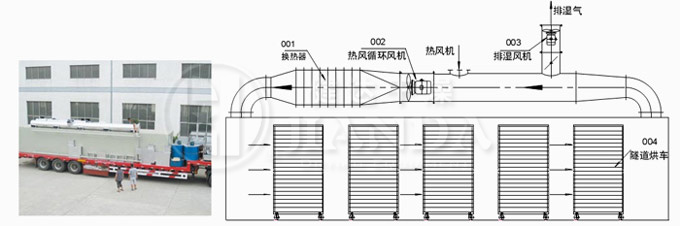

結構示意圖：
