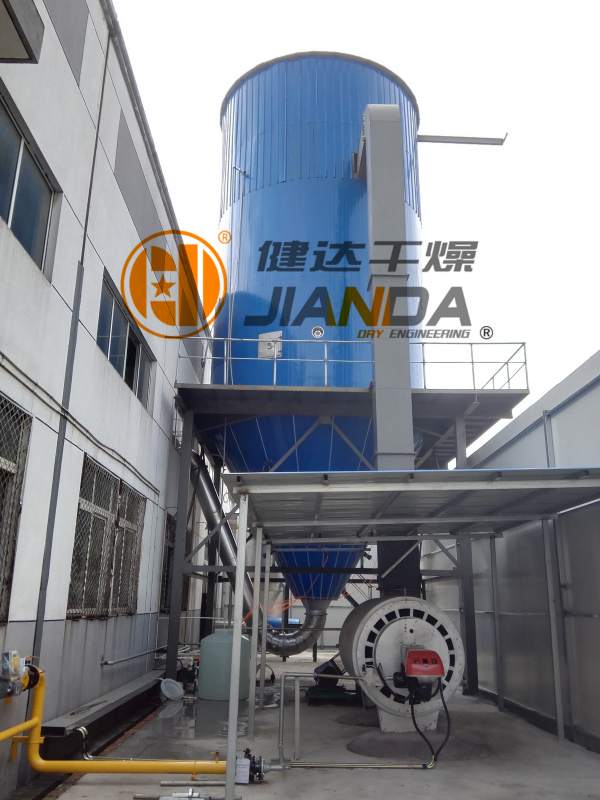

LPG係列高速離心噴霧幹燥機

Jianda dry engineering

產品概述

噴霧幹燥是將原料用霧化器分散成霧滴，並用熱空氣（或其他氣體）與霧滴直接接觸的方式而獲得粉粒狀產品的一種幹燥過程。空氣經過濾和加熱，進入幹燥器頂部熱風分配器，熱空氣呈螺旋狀均勻地進入幹燥室，料液經塔體頂部的高速離心霧化器，

谘詢反饋: 聯係我們

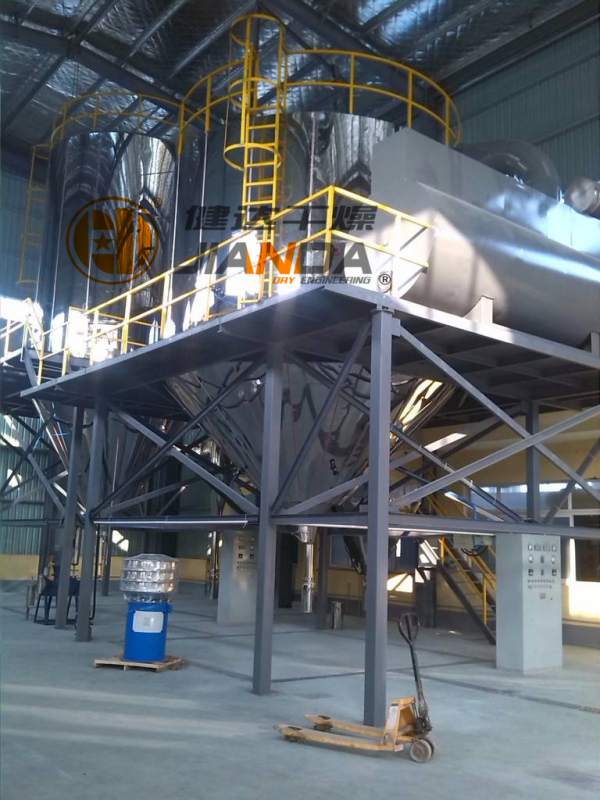

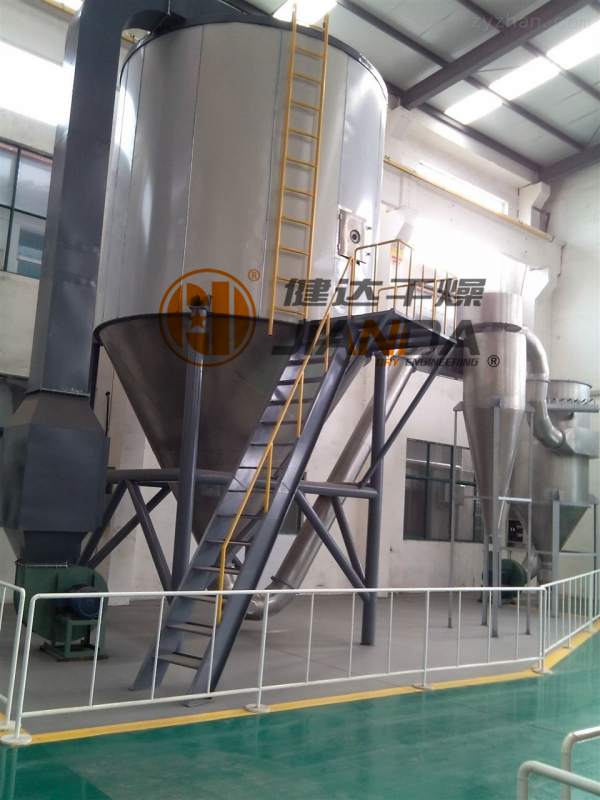

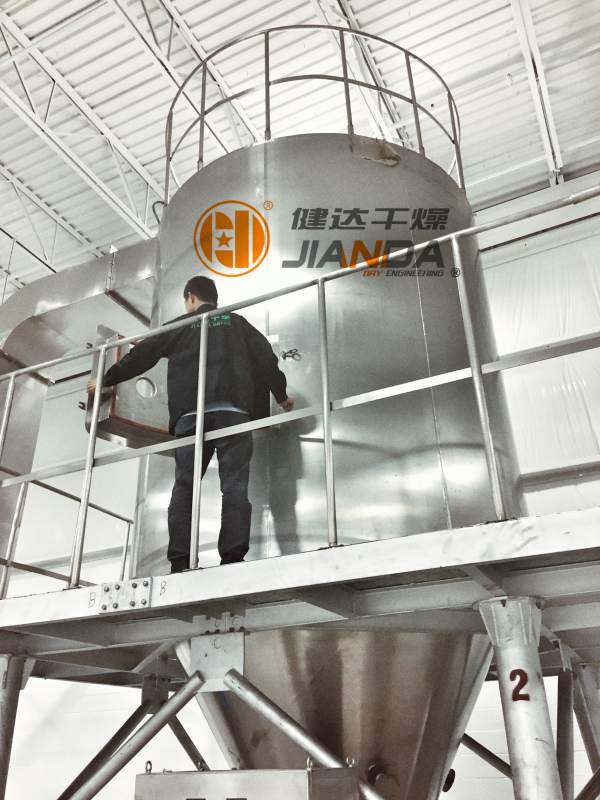

產品詳情圖片錦集

原理：
噴霧幹燥機是將原料用霧化器分散成霧滴，並用熱空氣（或其他氣體）與霧滴直接接觸的方式而獲得粉粒狀產品的一種幹燥過程。空氣經過濾和加熱，進入幹燥器頂部熱風分配器，熱空氣呈螺旋狀均勻地進入幹燥室，料液經塔體頂部的高速離心霧化器，旋轉噴霧成極細微的霧狀液珠，霧滴和熱空氣接觸，混合及流動同時進行傳熱傳質，在極短的時間內可幹燥為成品，霧滴及熱空氣的流向有並流，逆流及混合流，接觸方式不同，對幹燥塔內的溫度分布，霧點（或顆粒）的運動軌跡，顆粒在幹燥塔中的停留時間及產品性質等均有很大影響。
成品大多數由幹燥塔底部輸出，部份細粉夾帶在排氣中經旋風分離器輸出，廢氣由風機排出。

特點：
幹燥速度快，料液經霧化後表麵積大大增加，在熱風氣流中，瞬間就可蒸發95%-98%的水份，完成幹燥時間僅需5-35秒，特別適用於熱敏性物料的幹燥。
由於幹燥是在熱空氣中完成的，產品基本上保持與液滴相近似的球狀，具有良好的分散性，流動性和溶解性。操作簡單穩定，調節控製方便，容易實現自動化作業。
生產過程簡化，適宜連續控製生產含濕量40%-90%的液體，一次幹燥成粉，減少粉碎篩選等工序，操作環境衛生條件優越，能避免幹燥過程中的粉塵飛揚。
原料液可以是溶液，泥漿，乳濁液，懸浮液，糊狀物或融熔物，甚至是濾餅等均可處理。

應用：

化學工業:	氟化鈉（鉀）、堿性染料顏料、染料中間體、複合肥、甲醛矽酸、催化劑、硫酸劑、氨基酸、白碳黑等。
塑料樹脂:	AB，ABS乳液、尿醛樹脂、酚醛樹脂、密膠（脲）甲醛樹脂、聚乙烯、聚氯乙烯等。
食品工業:	富脂奶粉、胳朊、可可奶粉、代乳粉、蛋清（黃）。
食物及植物汁：	燕麥、雞汁、咖啡、速溶茶、調味香料、肉、蛋白質、大豆、花生蛋白質、水解物等。
糖類：	玉米漿、玉米澱粉、葡萄糖、果膠、麥芽糖、山梨酸鉀等。
陶瓷:	氧化鋁、瓷磚材料、氧化鎂、滑石等。

技術參數：

型號/參數	LPG-5	LPG-25	LPG-50	LPG-100	LPG-150	LPG-200	LPG-500	LPG-800	LPG-1000	LPG-2000	LPG-3000	LPG-4500	LPG-6500
入口溫度(℃)	140-350自控
出口溫度(℃)	80-90
噴霧形式	高速離心霧化器(機械傳動或無級變頻調速可供選擇)
水份蒸發(kg／h)	5	25	50	100	150	200	500	800	1000	200	3000	4500	6500
霧化器轉速	25000	22000	21500	18000		16000		12000-13000		11000-12000
霧化盤直徑	60		120		150			180-210		根據工藝要求確定
電加熱^大功率(kw)	8	31.5	120	81	99
幹粉回收率(％)	≥95
占地長度(m)	1.6	4	4.5	5.2	7	7.5	12.5	13.5	14.5
占地寬度	1.1	2.7	2.8	3.5	5.5	6	8	12	14	根據工藝流程．廠地條件及用戶要求確定
塔體高度	1.75	4.5	5.5	6.7	7.2	8	10	11	15
噴頭吊裝高度(m)	--	2．5	2.5	3.2	3.2	3.2	3.2	3.2	3.2

注：水分蒸發量與物料的特性,含固量及熱風進出口溫度有關。用戶可根據當地能源情況選定加熱方式,根據物料特性選擇收塵、除塵方式。

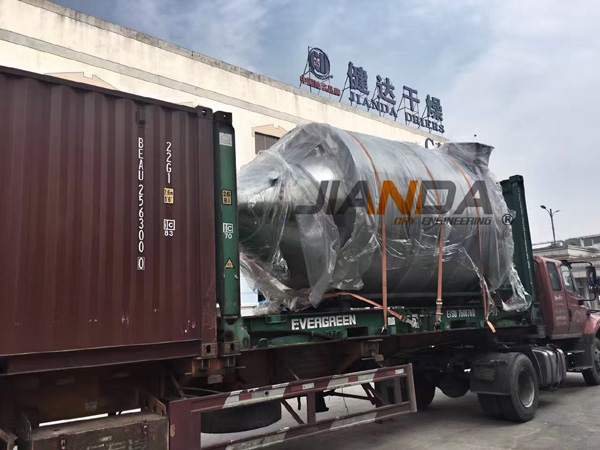

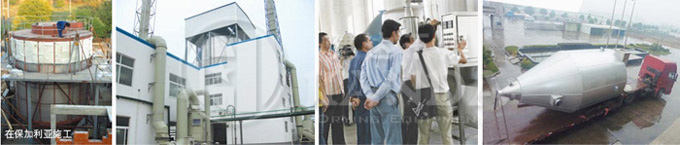

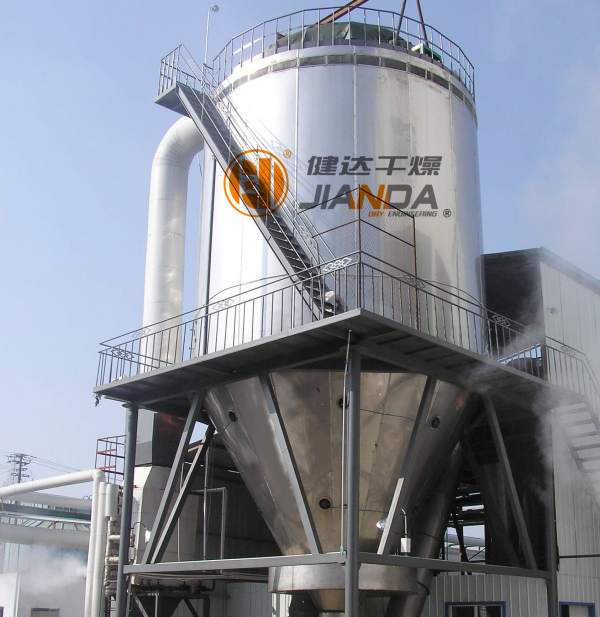

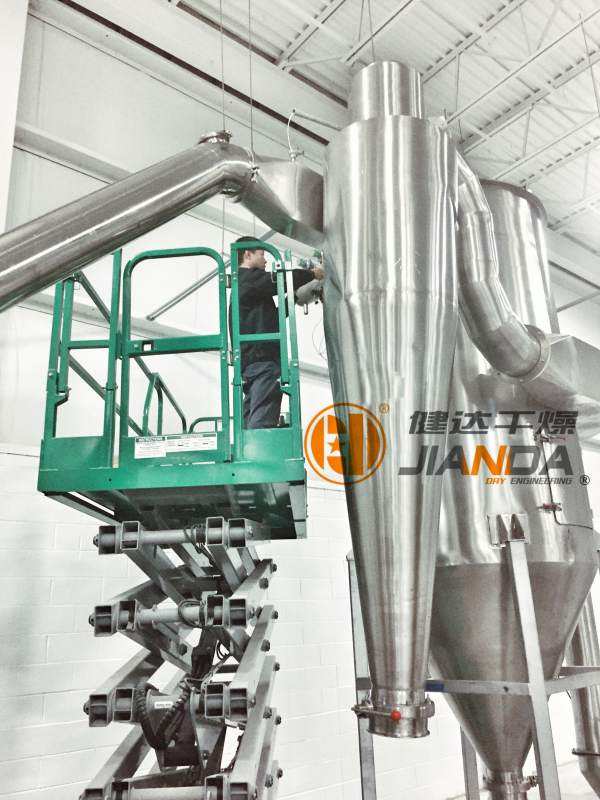

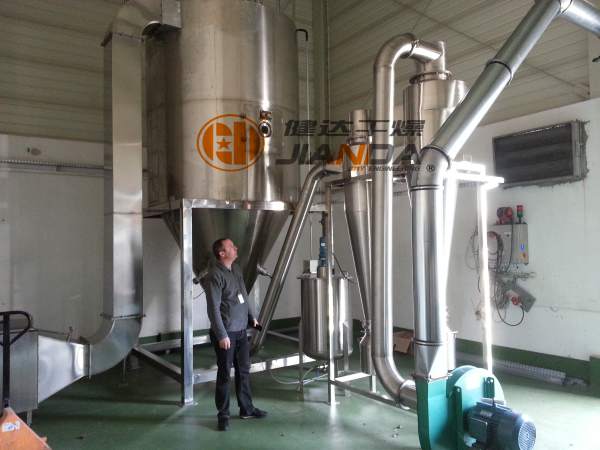

LPG係列高速離心噴霧幹燥機發貨圖

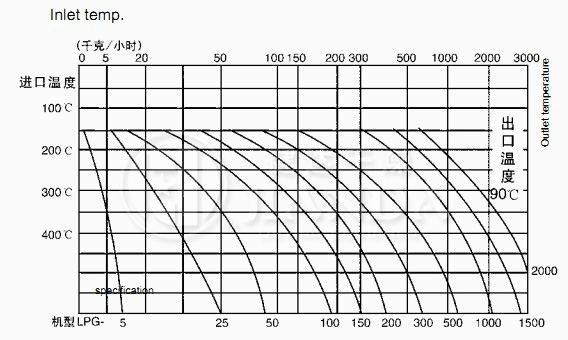

水份蒸發量圖
水份蒸發量圖

工藝流程：

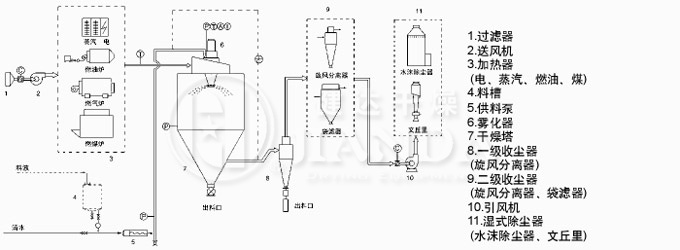

LPG係列高速離心噴霧幹燥機工業流程圖

LPG係列高速離心噴霧幹燥機工業流程圖

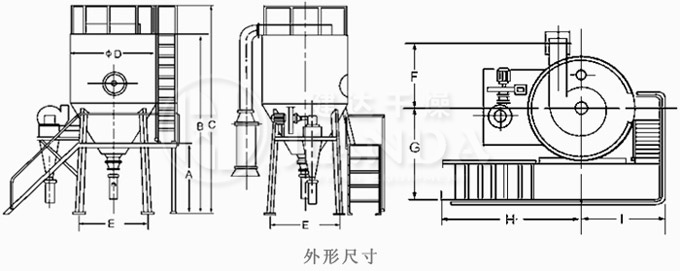

外形尺寸：

尺寸	A	B	C	D	E1	E2	F	G	H	1
LPG-25	1290	3410	4260	1800	1200	1200	1000	1700	1300	1550
LPG-50	1730	4245	5100	2133	1640	1640	1250	1750	1800	1600
LPG-100	2500	5300	6000	2560	2100	2100	1750	1930	2600	1780
LPG-150	2800	6000	7000	2860	2180	2180	1970	2080	3050	1960
LPG-200	2800	6600	7300	3200	2300	2300	2210	2250	3050	2100
LPG-300	2800	8000	8700	3700	2800	2800	2520	2400	3050	2250

應用客戶

LPG係列高速離心噴霧幹燥機銷售業績表

序號	設備名稱	台數	型號	買貨人單位
1	離心噴霧幹燥機	1	LPG-600	中國石油化工股份有限公司
2	離心噴霧幹燥機	1	LPG-10	中國石油化工股份有限公司石油化工科學研究院
3	離心噴霧幹燥機	1	LPG-10	湖南長嶺煉化公司催化劑廠
4	離心噴霧幹燥機	3	LPG-250	平煤集團開封興化精細化工廠
5	離心噴霧幹燥機	1	LPG-5	上海空間電源研究院
6	離心噴霧幹燥機	2	LPG-5	華東師範大學
7	離心噴霧幹燥機	1	LPG-25	黑龍江省綠洲乳業集團有限公司
8	離心噴霧幹燥機	3	LPG-150	出口泰國
9	離心噴霧幹燥機	1	LPG-100	出口西班牙
10	離心噴霧幹燥機	3	LPG-10	上海貝海工藝製品有限公司
11	離心噴霧幹燥機	1	LPG-200	萊陽三川生化有限公司
12	離心噴霧幹燥機	2	LPG-400	嶽陽東方雨虹防水技術有限公司
13	離心噴霧幹燥機	1	LPG-100	北京東方雨虹防水技術有限公司
14	離心噴霧幹燥機	1	LPG-5	蘇州佳禾食品有限公司
15	離心噴霧幹燥機	1	LPG-200	包頭天驕清美稀土拋光粉有限公司
16	離心噴霧幹燥機	1	LPG-200	山東天成生物製品有限公司
17	離心噴霧幹燥機	1	LPG-500	大慶九環生物製品有限公司
18	離心噴霧幹燥機	1	LPG-2500	鄭州菁華特種水泥有限公司
19	離心噴霧幹燥機	1	LPG-400	湖南嶽陽湘渝焦糖實業有限公司
20	離心噴霧幹燥機	4	LPG-100	寧波廣博納米材料有限公司
21	離心噴霧幹燥機	1	LPG-600	蒙古BIOTUS CO。，LTD
22	離心噴霧幹燥機	1	LPG-400	印度EASY TOP INTERNATIONAL LIMITED
23	離心噴霧幹燥機	5	LPG-150	Limited liability company <Ecoenergo>
24	離心噴霧幹燥機	2	LPG-500	保加利亞DION 蛋製品有限公司
25	離心噴霧幹燥機	1	LPG-150	江西鷹潭貴溪華康天然色素廠
26	離心噴霧幹燥機	1	LPG-500	泰國柚林工業有限公司
27	離心噴霧幹燥機	1	LPG-300	天津斯特蘭能源科技有限公司
28	離心噴霧幹燥機	1	LPG-50	甘肅鴻翔藍孔雀高科技開發有限公司
29	離心噴霧幹燥機	1	LPG-250	武漢市金海化工有限公司
30	離心噴霧幹燥機	1	LPG-100	甘肅長風信息科技集團公司
31	離心噴霧幹燥機	1	LPG-500	湖北宜昌宏端天麻保健品有限公司
32	離心噴霧幹燥機	1	LPG-350	印度EASY TOP INTERNATIONAL LIMITED
33	離心噴霧幹燥機	1	LPG-150	兗州天龍生物製品有限公司
34	離心噴霧幹燥機	2	LPG-100	濟寧翔達生物化學有限公司
35	離心噴霧幹燥機	1	LPG-350	杭州澳醫保齡製品廠
36	離心噴霧幹燥機	1	LPG-150	江都市高徐雙富飼料廠
37	離心噴霧幹燥機	1	LPG-300	宜昌楚磷化工有限公司
38	離心噴霧幹燥機	1	LPG-100	河南鶴壁強化有限公司
39	離心噴霧幹燥機	1	LPG-100	宜春信友化工有限公司
40	離心噴霧幹燥機	1	LPG-150	福建南平森發天然色素有限公司
41	離心噴霧幹燥機	1	LPG-600	衢州市錦興化工有限公司
42	離心噴霧幹燥機	1	LPG-2000	衡陽新華生化分廠
43	離心噴霧幹燥機	1	LPG-100	黎明化工研究院
44	離心噴霧幹燥機	1	LPG-100	濰坊振興成城精細化工有限公司
45	離心噴霧幹燥機	1	LPG-100	江西天順生物科技有限公司
46	離心噴霧幹燥機	1	LPG-500	浙江臨海新東港藥業有限公司
47	離心噴霧幹燥機	1	LPG-100	浙江海翔醫藥化工有限公司
48	離心噴霧幹燥機	1	LPG-200	江蘇泗涓集團有限公司
49	離心噴霧幹燥機	1	LPG-200	杭州仁泰保健品有限公司
